數控外圓磨床的簡單介紹：
       數控外圓磨床的應用是非常廣泛的，它在汽車、摩托車、空壓機、軸承、軍工、航空、航天等這些行業中，都能夠使用到，主要是用來進行零件的批量加工。其主要特點為通用性好、模塊程度化高、精度和剛性高，以及工作效率高。
       數控外圓磨床，它主要是由床身、工作臺、砂輪架、頭架以及尾架等部分組成的。
       床身：采用了大圓孔筋板，因此磨床剛性好，能夠長時間使用。
       工作臺：分為上、下臺面，由伺服電機直接帶動滾珠絲杠進行移動， 運動平穩可靠。
       砂輪架：其線速度一般是小于35m/s，且磨削效率比較高。它的運動直接是由伺服電機    和滾珠絲杠進行拖動，其小分辨率可達0.0005mm。
       頭架：通過電機變頻調速、皮帶輪來讓撥盤進行轉動，速度為40—500r/min，，能夠實現分段無極變速，以便能夠適應不同直徑、材料的工件進行磨削，以便滿足不同的要求。
       端面量?jì)x與徑向量?jì)x：主要作用是讓磨削工件能夠穩定到達所要求的位置上，其尺寸分散度可達0.003mm以下。

數控外圓磨床技術參數：

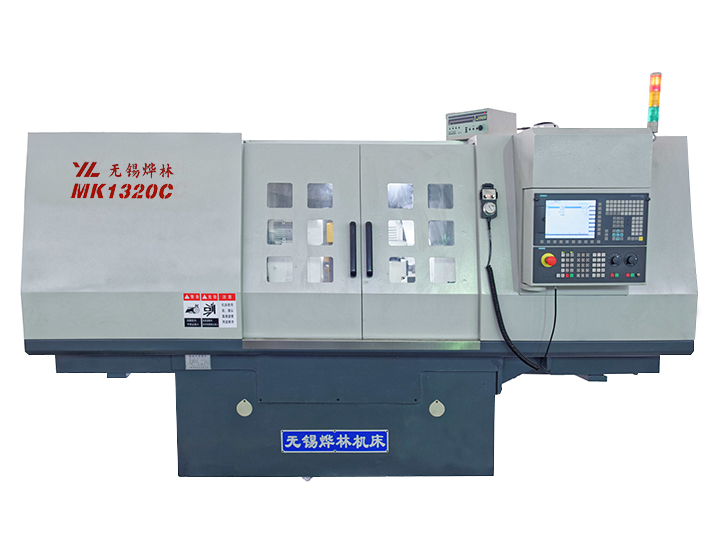

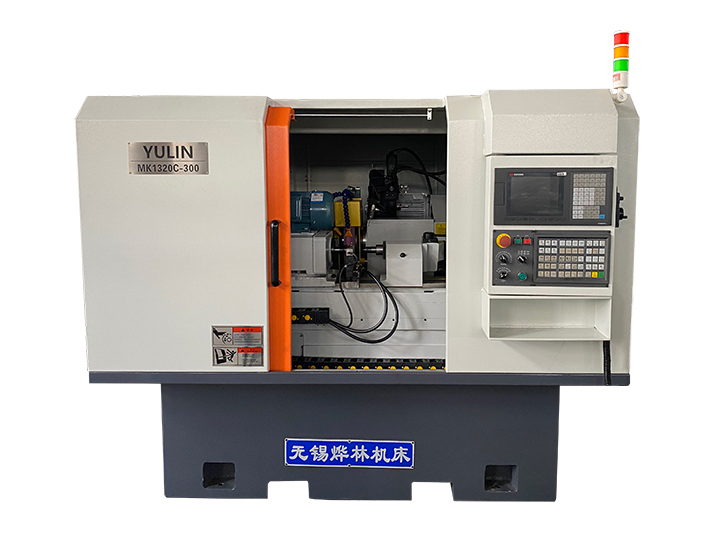

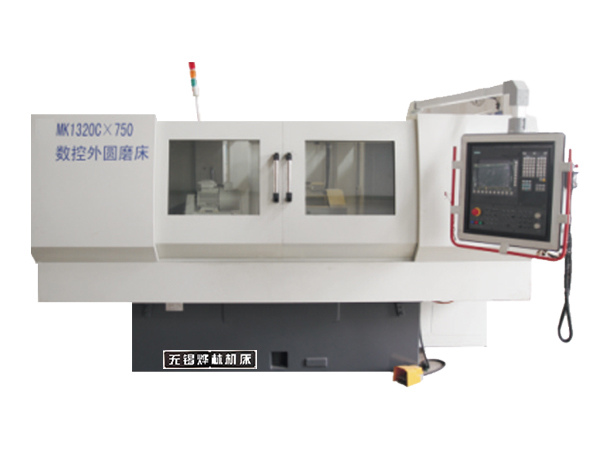

技術參數		型號 MK1320C			MK1332C				MK1350
		規格	500	750	750	1000	1500	2000	1500	2000	3000
大磨削直徑 外圓		mm	200	200	320	320	320	320	500	500	500
小磨削直徑  外圓		mm	5	6	8	8	8	8	25	25	25
大磨削長度 外圓		mm	500	750	750	1000	2000	3000	1500	2000	3000
大工件重量		Kg	50	50	150	150	150	150	1000	1000	1000
中心高		mm	125	125	180	180	180	180	270	270	270
工作臺回轉角度順時針		度	4?-7?	4?-7?	3?-6?	3?-6?	3?-5?	2?-3?	2?-3?	2?-3?	2?-3?
分辨率		mm	0.01	0.01	0.01	0.01	0.01	0.01	0.01	0.01	0.01
工作臺移動速度		m/min	0.01-5	0.01-5	0.01-5	0.01-5	0.01-5	0.01-4	≥3/≤0.1	≥3/≤0.1	≥3/≤0.1
工作臺大移動量		mm	520	770	780	1080	1580	2080	1500	2000	3000
外圓砂輪規格		mm	Ø400*40 *Ø127	Ø400*40 *Ø203	Ø600*75 *ø305	Ø600*75 *ø305	Ø600*75 *ø305	Ø600*75 *ø305	Ø750*75 *ø305	Ø750*75 *ø305	Ø750*75 *ø305
砂輪線速度		m/s	40	40	40	40	40	40	35	35	35
砂輪架快速進退量		mm	50	50	50	50	50	50	100	100	100
機床總功率		Kw	12	12	32		8.975	8.975	21.77	21.77	21.77
機床外形尺寸		cm	270*190 *180	320*190 *180	360*181 *15	422*181 *152	461*181 *152	590*167 *165	625*230 *165	890*230 *165	970*230 *165
機床重量		Kg	2600	3200	3700	4000	4300	5900	12000	13000	19000
工作精度	圓度 外圓	μm	1.2	1.2	2.5/2.5	2.5/2.5	2.5/2.5	2.5/2.5	2.5	2.5	2.5
	縱截面上一致性 外圓	μm	5	5	8/10	8/10	8/10	8/10	8	8	8
	表面粗糙度 外圓/內圓Ra	μm	0.32	0.32	0.32/0.63	0.32/0.63	0.32/0.63	0.32/0.63	0.4	0.4	0.4
